1. Classification des transformateurs
Classé par méthode de refroidissement :transformateur de type sec (auto-refroidissant), transformateur immergé dans l'huile (auto-refroidissant), transformateur de fluorure (refroidissement par évaporation).
Classification selon la méthode étanche à l'humidité : transformateur ouvert, transformateur en pot, transformateur scellé.
Classés par structure de noyau ou de bobine : transformateurs de type noyau (noyau à lame, noyau de fer de type C, noyau de ferrite), transformateurs de type coque (noyau à lame, noyau de fer de type C, noyau de ferrite), transformateur toroïdal, transformateur à feuille métallique.

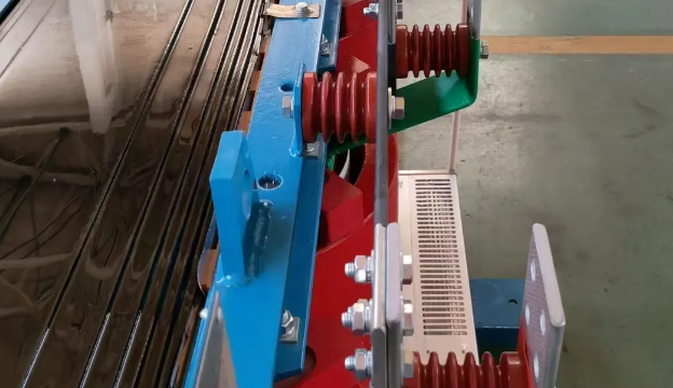

Classement selon le nombre de phases d'alimentation : transformateur monophasé,transformateur triphasé, transformateur multiphasé.
Classé par utilisation : transformateur de puissance, transformateur de régulation de tension, transformateur audio, transformateur moyenne fréquence, transformateur haute fréquence, transformateur d'impulsions.

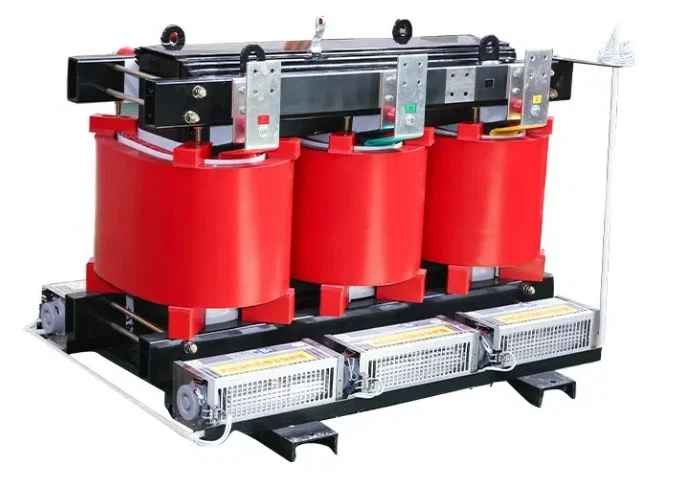

2. Paramètres caractéristiques du transformateur de puissance
1. Fréquence de travail
La perte de noyau du transformateur est étroitement liée à la fréquence, elle doit donc être conçue et utilisée en fonction de la fréquence d'utilisation. Cette fréquence est appelée fréquence de fonctionnement.
2. Puissance nominale
Sous la fréquence et la tension spécifiées, le transformateur peut fonctionner pendant une longue période sans dépasser la puissance de sortie de l'augmentation de température spécifiée.
3. Tension nominale
Fait référence à la tension autorisée à être appliquée à la bobine du transformateur, qui ne doit pas dépasser la valeur spécifiée pendant le fonctionnement.
4. Rapport de tension
Fait référence au rapport entre la tension primaire et la tension secondaire du transformateur. Il existe une différence entre le rapport de tension à vide et le rapport de tension en charge.
5. Courant à vide
Lorsque le secondaire du transformateur est en circuit ouvert, il reste encore un certain courant dans le primaire. Cette partie du courant est appelée courant à vide. Le courant à vide se compose d'un courant magnétisant (générant un flux magnétique) et d'un courant de perte de fer (causé par les pertes du noyau). Pour un transformateur de puissance de 50 Hz, le courant à vide est fondamentalement égal au courant magnétisant.
6. Perte à vide
Fait référence à la perte de puissance mesurée du côté primaire du transformateur lorsque le côté secondaire est en circuit ouvert. La perte principale est la perte du noyau, suivie de la perte (perte de cuivre) causée par le courant à vide sur la résistance en cuivre de la bobine primaire. Cette partie de la perte est très faible.
7. Efficacité
Désigne le pourcentage du rapport entre la puissance secondaire P2 et la puissance primaire P1. Généralement, plus la puissance nominale du transformateur est élevée, plus le rendement est élevé.
8. Résistance d'isolation
Indique les performances d'isolation entre les bobines du transformateur et entre chaque bobine et le noyau de fer. La résistance d'isolement est liée aux performances du matériau isolant utilisé, à la température et à l'humidité.
